Os sistemas de combate a incêndio interferem em diferentes partes da edificação e não devem ser desenvolvidos de forma isolada.

Tubulações, hidrantes, sprinklers, detectores, avisadores, luminárias, placas e rotas de fuga podem entrar em conflito com arquitetura, estrutura, instalações elétricas, instalações hidráulicas, climatização, automação e outras disciplinas.

A compatibilização de projeto de incêndio ajuda a identificar essas interferências antes da obra, melhorar a definição dos quantitativos e reduzir alterações improvisadas durante a execução.

Essa análise deve considerar apenas os sistemas aplicáveis a cada imóvel, conforme suas características e a estratégia de segurança contra incêndio da edificação.

O que é compatibilização de projeto de incêndio?

Compatibilização de projeto de incêndio significa comparar suas soluções com os demais projetos e elementos da edificação.

No caso dos sistemas de combate a incêndio, essa análise pode envolver:

• Posição dos equipamentos;
• Trajeto das tubulações;
• Passagens em paredes e lajes;
• Espaço disponível nos forros;
• Interferências com vigas e pilares;
• Alimentação elétrica;
• Relação com portas e circulações;
• Acesso para operação e manutenção;
• Rotas de fuga;
• Áreas técnicas;
• Integração entre diferentes sistemas.

O objetivo é verificar se as soluções podem ser implantadas de forma coerente com a arquitetura e as instalações.

Uma tubulação representada corretamente em uma planta pode, por exemplo, atravessar uma viga quando comparada ao projeto estrutural. Um detector pode ficar próximo a um duto de climatização. Uma placa pode ser escondida por uma porta ou divisória.

A compatibilização permite identificar esse tipo de problema antes da execução.

Ela não garante a eliminação de todas as interferências, pois a obra pode apresentar condições não identificadas nos documentos. No entanto, reduz riscos e melhora a qualidade das decisões tomadas antes da instalação.

Por que o projeto de incêndio não deve ser desenvolvido isoladamente?

O projeto de incêndio compartilha espaços e infraestruturas com outras disciplinas.

Uma rede de hidrantes pode utilizar shafts, áreas técnicas e casas de bombas. Sprinklers ocupam o espaço dos forros junto com luminárias, dutos e eletrocalhas. Sistemas de alarme e detecção dependem de infraestrutura elétrica e podem possuir interfaces com automação.

A iluminação de emergência precisa ser coordenada com circuitos, forros e arquitetura. A sinalização depende das rotas, portas, divisórias e do campo de visão dos ocupantes.

Quando essas soluções são desenvolvidas sem integração, podem surgir conflitos como:

• Falta de espaço para equipamentos;
• Tubulações em trajetos inviáveis;
• Dispositivos bloqueados;
• Rotas de fuga alteradas;
• Alimentação elétrica não prevista;
• Quantidades incompletas;
• Mudanças de projeto durante a obra;
• Necessidade de desmontar elementos já executados.

Os projetos executivos dos sistemas contra incêndio devem considerar a arquitetura e as demais disciplinas desde o início do desenvolvimento.

Essa coordenação faz parte da integração entre projetos de engenharia e ajuda a evitar que cada equipe trabalhe com informações diferentes.

Quais sistemas de incêndio precisam ser compatibilizados?

A necessidade depende dos sistemas aplicáveis à edificação. Nem todo imóvel possui ou precisa de todas as medidas apresentadas abaixo.

Hidrantes e mangotinhos

As redes de hidrantes e mangotinhos podem interferir em:

• Vigas e lajes;
• Shafts;
• Forros;
• Instalações hidráulicas;
• Áreas de circulação;
• Reservatórios;
• Casas de bombas;
• Quadros elétricos;
• Portas e mobiliário.

O projeto precisa considerar o trajeto das tubulações, a posição dos abrigos, o acesso aos registros e os espaços necessários para bombas e componentes.

Um abrigo instalado atrás de uma porta ou em uma área que pode receber mobiliário, por exemplo, pode ter seu acesso prejudicado.

A compatibilização do projeto de hidrantes e mangotinhos ajuda a identificar essas condições antes da instalação.

Sprinklers

Os sprinklers ocupam o espaço dos tetos e forros junto com diferentes elementos.

Entre as principais interferências estão:

• Luminárias;
• Dutos de climatização;
• Eletrocalhas;
• Tubulações hidráulicas;
• Vigas;
• Elementos decorativos;
• Painéis acústicos;
• Equipamentos suspensos;
• Mudanças de forro;
• Estruturas metálicas.

A posição dos chuveiros automáticos não deve ser definida apenas pela distribuição visual no teto.

Obstruções e alterações de layout podem afetar a cobertura dos ambientes. A compatibilização do projeto de sprinklers deve ocorrer junto com arquitetura, estrutura, iluminação e climatização.

Alarme e detecção de incêndio

Detectores, acionadores, avisadores e centrais precisam ser coordenados com:

• Arquitetura;
• Instalações elétricas;
• Forros;
• Climatização;
• Automação;
• Controle de acesso;
• Telecomunicações;
• Elevadores;
• Áreas técnicas.

Um detector pode ser prejudicado por correntes de ar ou obstruções. Um acionador pode ficar escondido por uma porta. Um avisador pode ser insuficiente em um ambiente com alto nível de ruído.

O projeto de alarme e detecção de incêndio deve avaliar essas condições antes da distribuição final dos dispositivos.

Iluminação de emergência

A iluminação de emergência precisa ser compatibilizada com:

• Pontos elétricos;
• Quadros;
• Circuitos;
• Forros;
• Escadas;
• Corredores;
• Portas;
• Mudanças de nível;
• Rotas de saída;
• Ambientes de circulação.

Uma luminária pode estar representada em uma posição que não atende adequadamente determinado percurso depois da instalação de divisórias ou mudanças no layout.

A coordenação com o projeto de instalações elétricas ajuda a definir alimentação, circuitos, infraestrutura e pontos de instalação.

Sinalização de emergência

A sinalização deve ser comparada com o layout real da edificação.

Podem interferir em sua visibilidade:

• Portas;
• Divisórias;
• Mobiliário;
• Equipamentos;
• Elementos decorativos;
• Mudanças de direção;
• Forros;
• Controle de acesso;
• Alterações nas rotas.

Uma placa pode estar tecnicamente indicada em planta, mas ficar pouco visível quando observada no ambiente construído.

O projeto precisa considerar o campo de visão dos ocupantes e a continuidade das orientações ao longo do percurso.

O conteúdo sobre iluminação e sinalização de emergência no projeto de incêndio apresenta as funções específicas de cada sistema.

Rotas de fuga e saídas de emergência

As rotas de fuga dependem diretamente da arquitetura e do funcionamento da edificação.

Devem ser avaliados:

• Corredores;
• Escadas;
• Portas;
• Sentidos de abertura;
• Saídas finais;
• Divisórias;
• Mobiliário;
• Controle de acesso;
• Áreas de concentração;
• Mudanças de layout.

Quando ainda não está claro quais ajustes serão necessários, uma avaliação técnica de segurança contra incêndio pode ajudar a identificar a condição dos sistemas e definir o escopo da revisão.

Ausência de sinalização ou iluminação adequada

Uma alteração arquitetônica pode criar um desvio, aumentar o percurso ou bloquear uma passagem anteriormente considerada.

Por isso, as rotas não devem ser analisadas separadamente da distribuição dos ambientes e das atividades realizadas no imóvel.

• Placas diferentes para a mesma orientação;
• Ausência de identificação de equipamentos;
• Indicações contraditórias;
• Luminárias concentradas em poucos pontos;
• Falta de iluminação em escadas;
• Rotas sem continuidade visual;
• Equipamentos cobertos por móveis ou materiais;
• Áreas reformadas sem atualização.

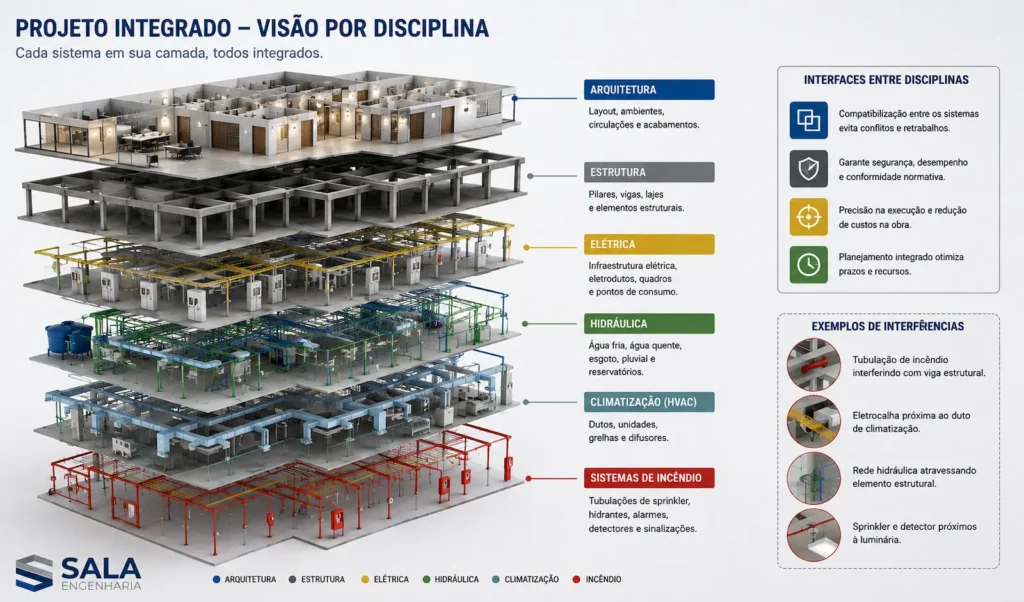

Com quais disciplinas o projeto de incêndio deve ser compatibilizado?

A quantidade de disciplinas depende da complexidade da edificação e do escopo dos projetos.

Arquitetura

A arquitetura define a organização dos espaços e influencia diretamente:

• Rotas de fuga;
• Posição das saídas;
• Circulações;
• Escadas;
• Portas;
• Forros;
• Divisórias;
• Áreas técnicas;
• Layouts;
• Acesso aos equipamentos.

Mudanças arquitetônicas podem exigir revisão de diferentes sistemas de incêndio.

Por isso, o projeto deve utilizar plantas atualizadas e compatíveis com a configuração prevista para a obra.

Estrutura

A estrutura pode interferir nos trajetos das tubulações e na instalação dos equipamentos.

Devem ser observados:

• Vigas;
• Pilares;
• Lajes;
• Fundações;
• Estruturas metálicas;
• Passagens previstas;
• Furos e reservas;
• Bases de equipamentos;
• Cargas adicionais.

Tubulações não devem ser desviadas diretamente na obra apenas porque encontraram uma viga.

A solução precisa ser revista e coordenada com os responsáveis pelas disciplinas envolvidas.

Instalações hidráulicas

As instalações hidráulicas compartilham espaços com as redes de incêndio.

A compatibilização pode avaliar:

• Shafts;
• Prumadas;
• Reservatórios;
• Casas de bombas;
• Redes de água;
• Drenagem;
• Passagens;
• Áreas técnicas;
• Acesso para manutenção.

Embora os sistemas utilizem componentes hidráulicos, a rede de incêndio possui finalidade própria e deve permanecer claramente definida no projeto.

Instalações elétricas

Os sistemas de alarme, detecção, iluminação de emergência, bombas e painéis podem exigir alimentação elétrica e infraestrutura.

A integração com as instalações elétricas ajuda a definir:

• Circuitos;
• Quadros;
• Alimentação;
• Eletrodutos;
• Eletrocalhas;
• Fontes auxiliares;
• Painéis;
• Interfaces;
• Pontos técnicos;
• Espaço para equipamentos.

Essa coordenação reduz a necessidade de criar circuitos ou passagens depois da conclusão dos acabamentos.

Climatização e ventilação

Dutos, grelhas, equipamentos e fluxos de ar podem interferir em sprinklers e detectores.

A análise pode considerar:

• Posição dos dutos;
• Altura de instalação;
• Difusores;
• Retornos;
• Casas de máquinas;
• Equipamentos suspensos;
• Forros;
• Obstruções;
• Interfaces de controle.

Em determinadas situações, também podem existir interfaces entre o sistema de alarme e equipamentos de climatização ou ventilação.

Essas integrações devem ser definidas no projeto, com responsabilidades claras entre as disciplinas.

Automação, telecomunicações e sistemas complementares

O projeto pode precisar de integração com:

• Automação predial;
• Sistemas de supervisão;
• Controle de acesso;
• Elevadores;
• Telecomunicações;
• Painéis de operação;
• Equipamentos específicos;
• Sistemas de segurança eletrônica.

A compatibilização deve indicar quais sinais, comandos ou informações serão compartilhados.

Não é adequado deixar essas interfaces para serem definidas somente durante a instalação.

Gás, áreas externas e acessos

Redes de gás, áreas externas, vias e acessos também podem interferir no planejamento.

Podem ser avaliados:

• Trajetos de tubulações;
• Áreas de risco;
• Acessos técnicos;
• Circulação de veículos;
• Acesso de equipes de emergência;
• Localização de reservatórios;
• Casas de bombas;
• Áreas de carga e descarga;
• Portões e controles de acesso.

Quando a edificação possui demandas relacionadas a descargas atmosféricas, aterramento ou equipotencialização, o projeto de SPDA deve ser tratado como disciplina complementar, com finalidade própria.

O SPDA não é um sistema de combate a incêndio.

Quais problemas podem surgir sem compatibilização?

A ausência de compatibilização pode transferir decisões importantes para a fase de obra.

Isso aumenta o risco de alterações improvisadas e divergências entre os projetos.

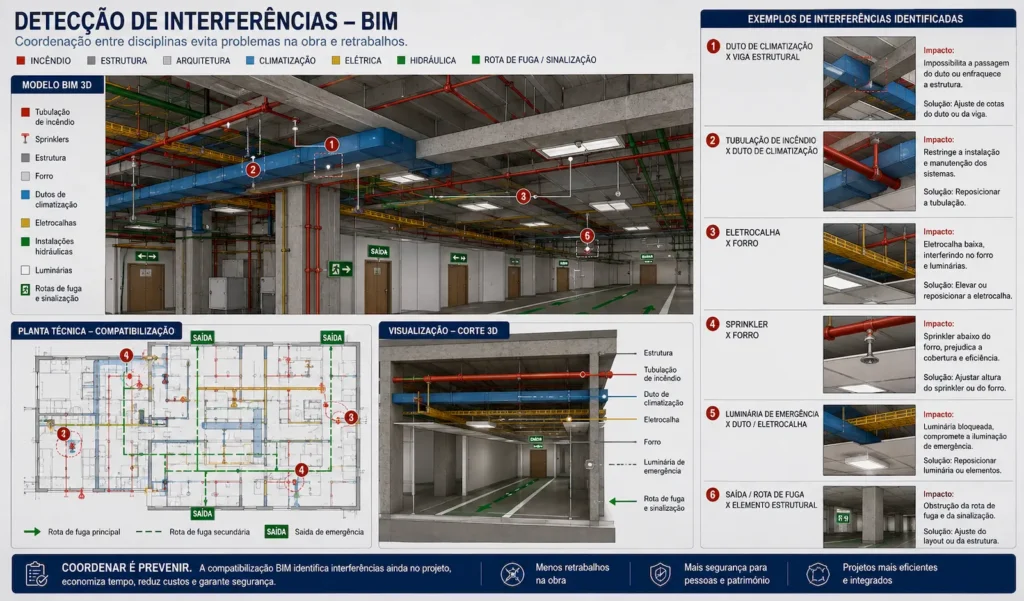

Tubulações cruzando vigas, forros ou áreas críticas

Redes de hidrantes e sprinklers podem encontrar obstáculos que não foram considerados no projeto isolado.

Entre os problemas possíveis estão:

• Vigas atravessando o trajeto;
• Falta de espaço no forro;
• Prumadas sem shaft;
• Passagens não previstas;
• Redes sobre equipamentos;
• Tubulações em locais de difícil manutenção;
• Conflitos com outras instalações.

Essas interferências podem exigir desvios, mudanças de diâmetro, novas conexões ou alterações nos suportes.

Tais mudanças não devem ser realizadas sem análise técnica.

Sprinklers conflitantes com luminárias, dutos e forros

Os tetos concentram diferentes sistemas.

Sem compatibilização, pode ocorrer:

• Sobreposição entre sprinklers e luminárias;
• Dutos bloqueando áreas de atuação;
• Mudanças de forro não incorporadas;
• Dispositivos escondidos;
• Falta de espaço para ramais;
• Alterações durante a montagem.

Esses problemas podem afetar o desempenho previsto e gerar retrabalho nos acabamentos.

Detectores e avisadores mal posicionados

Detectores e avisadores podem ser prejudicados pela arquitetura ou pelas instalações.

Entre as situações possíveis estão:

• Detectores próximos a insuflamento de ar;
• Dispositivos atrás de vigas;
• Acionadores ocultos por portas;
• Avisadores bloqueados;
• Falta de acesso para manutenção;
• Setores diferentes do layout real.

A comparação entre os projetos ajuda a identificar essas situações antes da instalação.

Rotas de fuga prejudicadas por layout, portas ou divisórias

Mudanças arquitetônicas podem modificar rotas e saídas.

Podem surgir problemas como:

• Percursos interrompidos;
• Portas em posições inadequadas;
• Divisórias bloqueando circulação;
• Saídas sem continuidade;
• Controle de acesso afetando o abandono;
• Placas apontando para trajetos desatualizados.

A arquitetura e os sistemas de orientação precisam representar a mesma configuração.

Pontos de hidrante ou extintores com acesso dificultado

Equipamentos podem ficar em locais pouco acessíveis quando não são coordenados com o uso dos ambientes.

Isso pode ocorrer por causa de:

• Portas;
• Mobiliário;
• Prateleiras;
• Equipamentos;
• Estoques;
• Divisórias;
• Elementos decorativos;
• Circulações estreitas.

O projeto deve considerar não apenas a posição gráfica, mas o uso real do espaço.

Quantitativos imprecisos e retrabalho durante a obra

Quando as interferências não são identificadas antes da contratação, os quantitativos podem deixar de considerar:

• Desvios;
• Conexões adicionais;
• Suportes;
• Passagens;
• Novos circuitos;
• Alterações de posição;
• Serviços em forros e paredes;
• Adequações arquitetônicas.

Isso dificulta a comparação entre propostas e aumenta a possibilidade de aditivos, compras adicionais e mudanças de escopo.

A compatibilização melhora a previsão, embora não elimine completamente as variações que podem ocorrer durante uma obra.

Como a compatibilização ajuda na contratação e na execução?

Um projeto compatibilizado fornece informações mais consistentes para fornecedores, instaladores e responsáveis pela obra.

Entre os benefícios práticos estão:

• Escopo mais claro;
• Melhor definição dos quantitativos;
• Comparação mais adequada entre propostas;
• Identificação prévia de interferências;
• Redução de decisões improvisadas;
• Menor risco de desmontagens;
• Melhor organização das etapas;
• Coordenação entre equipes;
• Registro das soluções adotadas;
• Maior clareza sobre responsabilidades.

Na fase de orçamento, diferentes empresas podem utilizar a mesma base técnica.

Isso reduz propostas elaboradas com premissas incompatíveis.

Na execução, as equipes passam a trabalhar com trajetos, posições e interfaces mais bem definidos.

Ainda assim, podem surgir condições não previstas. Nesses casos, a alteração deve ser analisada e registrada antes de sua implantação.

A compatibilização também ajuda a organizar a sequência dos serviços. Passagens, suportes, pontos elétricos e áreas técnicas podem ser preparados antes da instalação dos componentes.

Compatibilização é a mesma coisa que execução dos sistemas?

Não. A compatibilização faz parte do desenvolvimento e da coordenação dos projetos.

Ela identifica interferências, define ajustes e organiza as interfaces antes da instalação.

A execução corresponde à implantação física dos sistemas, como:

• Instalação de tubulações;
• Montagem de bombas;
• Fixação de equipamentos;
• Instalação de detectores;
• Passagem de cabos;
• Instalação de luminárias;
• Fixação de placas;
• Testes e ajustes.

Quando a obra entra nessa etapa, a execução de sistemas de combate a incêndio deve seguir os projetos compatibilizados e as condições verificadas na edificação.

Compatibilização também não é a mesma coisa que Projeto Legal de Combate a Incêndio.

O Projeto Legal está relacionado a enquadramento, documentação, protocolo, análise, exigências e aprovação pelo Corpo de Bombeiros, quando aplicável.

O projeto executivo dos sistemas trata de dimensionamento, especificações, detalhes e integração entre disciplinas.

Um projeto compatibilizado também não garante aprovação ou emissão de AVCB e CLCB. A regularização pode envolver outras etapas, documentos, adequações e verificações.

Como saber se sua edificação precisa compatibilizar o projeto de incêndio?

A compatibilização deve ser considerada sempre que diferentes disciplinas compartilham espaços, infraestrutura ou informações.

Algumas perguntas ajudam a identificar essa necessidade:

• A edificação será construída ou reformada?
• Existem diferentes projetos sendo desenvolvidos?
• Haverá alteração de layout?
• Foram previstos hidrantes ou sprinklers?
• Existem sistemas de alarme e detecção?
• A iluminação depende de novos circuitos?
• As rotas de fuga foram alteradas?
• Existem forros, dutos ou eletrocalhas?
• Há interferências com vigas ou pilares?
• Os projetos utilizam a mesma base arquitetônica?
• Os quantitativos já consideram os desvios e interfaces?
• A obra já começou sem compatibilização?

Mesmo projetos existentes podem ser compatibilizados quando há reforma, ampliação ou mudança nas instalações.

Quando os documentos estão desatualizados ou não correspondem ao imóvel, pode ser necessário realizar levantamento antes da revisão.

Solicite uma avaliação técnica

A Sala Engenharia pode analisar os projetos disponíveis, identificar interferências e verificar quais disciplinas precisam ser coordenadas antes da obra ou adequação dos sistemas.

Solicite uma avaliação sobre compatibilização do projeto de incêndio antes de contratar materiais ou iniciar a instalação.
