O projeto de sprinklers exige uma análise técnica cuidadosa antes da definição dos chuveiros automáticos, das tubulações e dos demais componentes do sistema.

A distribuição não deve ser feita apenas com base nos espaços disponíveis no teto. O dimensionamento pode depender do uso da edificação, dos riscos presentes, da altura dos ambientes, do layout, dos forros, das obstruções, da reserva de água, do sistema de bombeamento e das interferências com outras instalações.

Nem toda edificação precisa de sprinklers. A necessidade deve ser avaliada conforme as características do imóvel e as exigências aplicáveis à segurança contra incêndio da edificação.

O que é um sistema de sprinklers?

O sistema de sprinklers é uma rede fixa de chuveiros automáticos instalada para atuar no controle ou combate inicial a um incêndio.

Cada sprinkler possui um elemento sensível ao calor. Quando a temperatura ao redor do dispositivo atinge determinada condição de acionamento, o chuveiro correspondente é ativado e libera água sobre a área afetada.

Isso significa que os sprinklers não precisam atuar todos ao mesmo tempo. O funcionamento ocorre conforme as condições encontradas na região atingida pelo calor.

O sistema pode envolver:

• Chuveiros automáticos;
• Rede de tubulações;
• Ramais;
• Prumadas;
• Válvulas;
• Conjuntos de controle;
• Reserva de água;
• Bombas;
• Instrumentos de verificação;
• Dispositivos de alarme;
• Suportes e conexões;
• Pontos de teste e drenagem.

O projeto precisa definir como esses componentes serão integrados para atender às áreas previstas.

Quando a demanda envolve cálculos, distribuição de dispositivos, trajetos, especificações e detalhes de implantação, pode ser necessário um projeto de sistemas de combate a incêndio.

O projeto de chuveiros automáticos também precisa considerar a arquitetura e as demais instalações. Um sprinkler instalado em posição inadequada pode ter sua área de atuação prejudicada por vigas, dutos, luminárias, forros ou equipamentos.

Toda edificação precisa de sprinklers?

Não. A necessidade de sprinklers depende das características da edificação e das exigências aplicáveis ao caso.

Entre os fatores que podem influenciar essa definição estão:

• Uso e ocupação;
• Área construída;
• Altura;
• Quantidade de pavimentos;
• Características dos ambientes;
• Materiais utilizados ou armazenados;
• Processos realizados no imóvel;
• Quantidade de usuários;
• Configuração do layout;
• Existência de áreas de armazenamento;
• Condições de acesso;
• Estratégia de proteção adotada;
• Sistemas já instalados;
• Reformas ou ampliações realizadas.

Uma indústria, um galpão de armazenamento, um shopping, um hospital e um condomínio residencial podem apresentar condições muito diferentes.

Por isso, a adoção de sprinklers em uma edificação não significa que o mesmo sistema seja obrigatório em outro imóvel aparentemente semelhante.

Também não é adequado definir a necessidade apenas com base na área total. O uso dos ambientes, a altura de armazenamento, as características dos materiais e a organização interna podem alterar a análise.

Quando ainda não está claro quais sistemas preventivos são necessários, uma avaliação técnica de segurança contra incêndio pode ajudar a identificar as condições do imóvel e o escopo adequado.

Quando o projeto de sprinklers pode ser necessário?

O projeto pode ser necessário quando a edificação precisa implantar, ampliar, revisar, substituir ou adequar o sistema de chuveiros automáticos.

As situações abaixo são exemplos gerais. A necessidade deve ser confirmada após a avaliação técnica.

Edificações novas

Em uma nova construção, o sistema de sprinklers deve ser considerado durante o desenvolvimento dos projetos.

A análise antecipada permite reservar espaços para:

• Tubulações;
• Válvulas;
• Conjuntos de controle;
• Prumadas;
• Bombas;
• Reservatórios;
• Passagens em vigas e lajes;
• Áreas técnicas;
• Pontos de teste;
• Drenos;
• Acessos para inspeção e manutenção.

Essa integração reduz conflitos durante a obra.

Quando a rede é planejada somente depois da definição dos forros, das luminárias, dos dutos e das estruturas, podem surgir interferências que exigem alterações em diferentes disciplinas.

Reformas e ampliações

Uma reforma pode modificar a distribuição dos sprinklers e as condições de cobertura dos ambientes.

A instalação de divisórias, a criação de salas, a mudança do tipo de forro ou a ampliação da edificação pode afetar:

• Distância entre os dispositivos;
• Cobertura das áreas;
• Posição dos ramais;
• Presença de obstruções;
• Altura de instalação;
• Distribuição das tubulações;
• Capacidade da rede existente;
• Condições da reserva e do bombeamento.

Mesmo uma alteração localizada deve ser comparada com o sistema existente.

A simples transferência de um sprinkler para outra posição, sem análise do conjunto, pode prejudicar o atendimento do ambiente.

Mudança de uso ou ocupação

Uma mudança na atividade desenvolvida pode alterar os riscos e as condições consideradas no projeto original.

Isso pode ocorrer quando:

• Um escritório passa a funcionar como depósito;
• Uma loja recebe nova configuração;
• Um galpão altera os materiais armazenados;
• Uma área administrativa passa a abrigar produção;
• O imóvel recebe novo tipo de público;
• A altura de armazenamento é modificada;
• Equipamentos ou processos são incorporados ao ambiente

Nessas situações, o sistema existente precisa ser reavaliado.

Um projeto antigo não deve ser reaproveitado automaticamente quando a ocupação e os riscos deixaram de ser os mesmos.

Ambientes com maior complexidade operacional

Algumas edificações possuem ambientes com configurações, operações ou riscos que exigem análise mais detalhada.

Podem ser considerados aspectos como:

• Áreas de armazenamento;
• Estantes;
• Mezaninos;
• Equipamentos de grande porte;
• Forros técnicos;
• Ambientes com pé-direito elevado;
• Dutos e instalações suspensas;
• Processos industriais;
• Áreas com diferentes utilizações;
• Divisões internas complexas;
• Mudanças frequentes de layout.

A complexidade não significa automaticamente que um único tipo de sprinkler será adequado para todo o imóvel.

O projeto deve considerar as diferenças entre os ambientes e definir soluções compatíveis com cada condição.

Adequação ou revisão de sistema existente

Um sistema instalado pode precisar de revisão quando:

• A edificação foi reformada;
• O layout foi alterado;
• Novos forros foram instalados;
• Luminárias ou dutos criaram obstruções;
• A rede foi ampliada sem atualização do projeto;
• Houve mudança de uso;
• Os dispositivos foram substituídos;
• A reserva de água foi modificada;
• As bombas foram alteradas;
• Existem divergências entre plantas e instalação;
• Foram identificadas pendências técnicas.

O levantamento deve comparar os documentos disponíveis com as condições encontradas no local.

O conteúdo sobre quando é necessário projeto de sistemas de combate a incêndio apresenta outras situações em que um sistema preventivo pode precisar de elaboração ou revisão técnica.

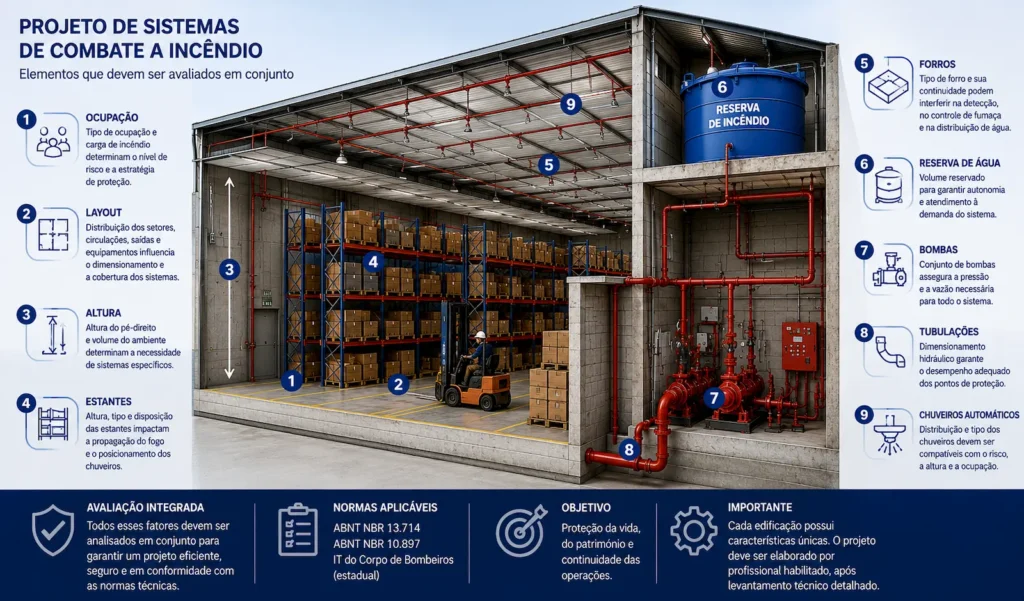

O que avaliar antes de dimensionar sprinklers?

Antes do dimensionamento, é necessário reunir informações sobre a edificação, os ambientes e a infraestrutura disponível.

A análise não deve começar apenas pela marcação dos chuveiros automáticos em uma planta.

Uso e ocupação da edificação

O uso dos ambientes influencia a avaliação do sistema.

É importante compreender:

• Quais atividades são realizadas;
• Quantas pessoas utilizam os espaços;
• Se existem áreas abertas ao público;
• Se há armazenamento;
• Quais materiais estão presentes;
• Como os ambientes funcionam;
• Se existem áreas técnicas;
• Se há mudanças previstas;
• Quais setores possuem características diferentes.

Uma planta arquitetônica mostra a distribuição física, mas pode não explicar completamente como os espaços são utilizados.

Por isso, as informações fornecidas pelo responsável pela operação do imóvel também podem ser necessárias.

Riscos e características dos ambientes

O projeto deve considerar as condições reais de cada área.

A avaliação pode envolver:

• Materiais utilizados;
• Produtos armazenados;
• Formas de armazenamento;
• Quantidades aproximadas;
• Processos desenvolvidos;
• Fontes de calor;
• Equipamentos;
• Condições de ventilação;
• Compartimentação;
• Características construtivas

Ambientes com utilizações diferentes não devem ser tratados automaticamente como uma única condição.

Uma área administrativa, um depósito e uma área de produção podem exigir análises distintas dentro da mesma edificação.

O objetivo não é apenas instalar chuveiros automáticos, mas definir uma solução compatível com os riscos e a estratégia de proteção.

Altura, layout e compartimentação

A altura dos ambientes e a configuração do layout influenciam o posicionamento e a atuação dos sprinklers.

Devem ser avaliados elementos como:

• Pé-direito;
• Forros;
• Mezaninos;
• Divisórias;
• Estantes;
• Prateleiras;
• Equipamentos;
• Corredores;
• Áreas fechadas;
• Áreas sob plataformas;
• Mudanças de nível;
• Compartimentos internos.

Mudanças no layout podem criar áreas que não estavam previstas no projeto original.

Também podem alterar o percurso das tubulações ou a posição dos dispositivos em relação aos elementos construtivos.

Forros, luminárias, dutos e obstruções

A presença de elementos no teto é um dos principais pontos de compatibilização do projeto.

Podem criar interferências:

• Luminárias;
• Dutos de climatização;
• Eletrocalhas;
• Bandejas;
• Tubulações;
• Vigas;
• Elementos decorativos;
• Forros especiais;
• Equipamentos suspensos;
• Painéis;
• Placas acústicas;
• Estruturas metálicas.

Esses elementos podem dificultar o posicionamento dos dispositivos ou criar obstruções à distribuição da água.

O projeto deve avaliar não apenas a distância entre sprinklers, mas também sua relação com os obstáculos existentes.

A compatibilização antecipada ajuda a evitar que os dispositivos sejam deslocados durante a obra sem uma revisão técnica.

Reserva de água e sistema de bombeamento

O projeto de sprinklers pode exigir análise da reserva de água e do sistema responsável por alimentar a rede.

Devem ser avaliados aspectos como:

• Disponibilidade de água;
• Forma de armazenamento;
• Condições do reservatório;
• Alimentação da rede;
• Características das bombas;
• Vazão e pressão necessárias;
• Diferenças de nível;
• Condições de sucção;
• Tubulações de recalque;
• Alimentação elétrica;
• Espaço para equipamentos;
• Acesso para inspeção e manutenção.

A reserva e o bombeamento precisam ser considerados em conjunto com a rede.

Não é suficiente avaliar apenas o volume do reservatório ou a potência nominal da bomba de forma isolada.

Quando a edificação também possui rede de hidrantes, a integração entre os sistemas precisa ser analisada. O artigo sobre projeto de hidrantes e mangotinhos explica os principais elementos envolvidos nesse tipo de dimensionamento hidráulico.

Tubulações, válvulas e conjuntos de controle

O projeto deve definir como a rede será distribuída e controlada.

Isso pode envolver:

• Prumadas;
• Ramais;
• Diâmetros das tubulações;
• Conexões;
• Válvulas;
• Registros;
• Setorização;
• Conjuntos de controle;
• Instrumentos de verificação;
• Pontos de teste;
• Pontos de drenagem;
• Suportes;
• Identificação;
• Acessos para manutenção.

O trajeto precisa ser compatibilizado com a edificação.

Tubulações instaladas sem coordenação podem interferir em vigas, forros, instalações elétricas, climatização e outras redes.

Os conjuntos de controle também precisam permanecer acessíveis para inspeção, testes e manutenção.

Por que a distribuição dos sprinklers não deve ser improvisada?

A simples distribuição visual de sprinklers no teto não confirma que o sistema atenderá adequadamente aos ambientes.

Uma instalação improvisada pode apresentar:

• Áreas sem cobertura adequada;
• Dispositivos muito próximos de obstáculos;
• Interferências com vigas e dutos;
• Pontos escondidos por forros ou equipamentos;
• Redes com trajetos desnecessariamente longos;
• Tubulações incompatíveis com a estrutura;
• Falta de acesso a válvulas;
• Divergências entre os dispositivos instalados;
• Alimentação hidráulica inadequada;
• Dificuldade de manutenção.

A posição dos chuveiros automáticos deve ser analisada em conjunto com o dimensionamento hidráulico e as condições do ambiente.

Uma solução que parece adequada em planta pode deixar de funcionar como previsto depois da instalação de um forro, de uma luminária ou de um duto.

Também não é indicado deslocar dispositivos durante a obra sem registrar e avaliar as alterações.

O projeto fornece uma referência para orçamento, contratação, execução e conferência do sistema instalado.

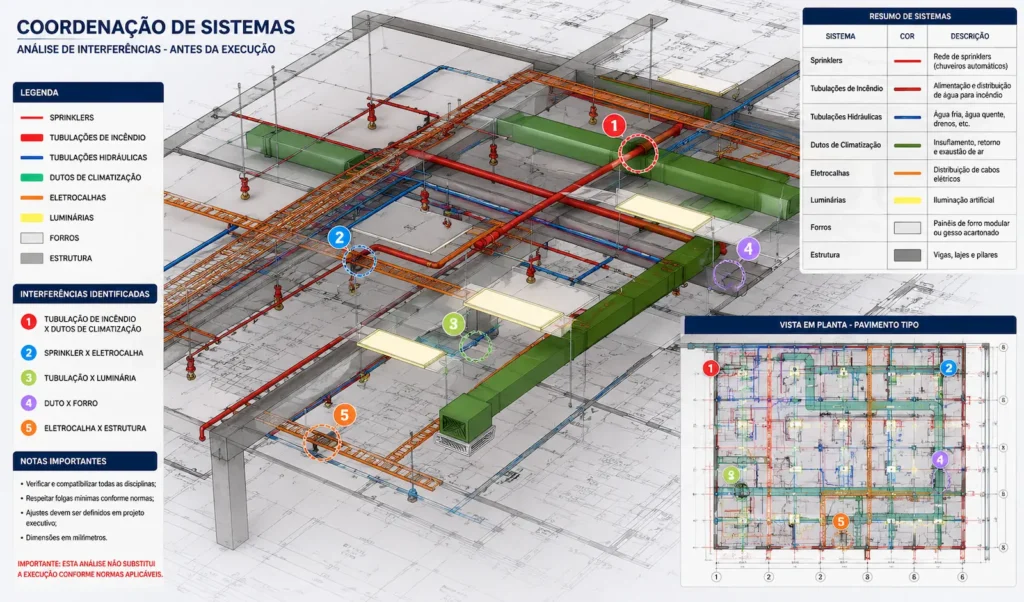

Como os sprinklers se integram com arquitetura, estrutura e instalações?

A rede de sprinklers percorre diferentes áreas da edificação e pode interferir em várias disciplinas.

A compatibilização deve considerar:

• Arquitetura;
• Estrutura;
• Instalações elétricas;
• Climatização;
• Instalações hidráulicas;
• Automação;
• Forros;
• Iluminação;
• Equipamentos;
• Áreas técnicas.

Entre os conflitos mais comuns estão:

• Tubulações atravessando vigas;
• Ramais em alturas incompatíveis com o forro;
• Sprinklers próximos de luminárias;
• Dutos bloqueando a área de atuação;
• Válvulas sem acesso;
• Equipamentos ocupando o mesmo espaço;
• Passagens não previstas em paredes e lajes;
• Redes com manutenção dificultada.

A compatibilização com o projeto de instalações elétricas pode ser necessária para definir a alimentação das bombas, os circuitos dos painéis e as interfaces de supervisão ou alarme.

Quando os projetos são comparados antes da execução, as interferências podem ser ajustadas com menor impacto sobre a obra.

Esse processo também melhora a definição dos quantitativos e reduz mudanças realizadas diretamente em campo.

Projeto de sprinklers é a mesma coisa que instalação do sistema?

Não. Projeto e instalação são serviços diferentes.

O projeto pode definir:

• Distribuição dos sprinklers;
• Características dos dispositivos;
• Trajeto das tubulações;
• Diâmetros;
• Cálculos hidráulicos;
• Válvulas;
• Setorização;
• Reserva de água;
• Bombeamento;
• Detalhes;
• Especificações;
• Interfaces com outras disciplinas.

A instalação corresponde à implantação física da rede, dos dispositivos, das válvulas, dos suportes e dos demais componentes.

Quando a obra entra nessa etapa, a execução de sistemas de combate a incêndio deve seguir os documentos técnicos e as condições verificadas na edificação.

Alterações necessárias durante a execução devem ser avaliadas e registradas.

O projeto de sprinklers também não deve ser confundido com o Projeto Legal de Combate a Incêndio. O Projeto Legal trata de enquadramento, documentação, protocolo, análise e aprovação quando esse procedimento é aplicável.

A diferença entre Projeto Legal e projeto executivo dos sistemas deve ser esclarecida antes da contratação.

O projeto executivo também não garante a emissão do AVCB ou CLCB. A regularização junto ao Corpo de Bombeiros pode envolver execução, testes, documentos, vistoria e outras etapas.

Como saber se sua edificação precisa de projeto de sprinklers?

A avaliação deve considerar as condições atuais do imóvel e o objetivo da intervenção.

Algumas perguntas ajudam a organizar a análise:

• A edificação é nova ou existente?
• Houve reforma, ampliação ou mudança de uso?
• Existe sistema de sprinklers instalado?
• Há projeto disponível?
• A instalação corresponde às plantas?
• O layout foi alterado?
• Foram instalados novos forros, luminárias ou dutos?
• A forma de armazenamento mudou?
• A rede precisa ser ampliada?
• A reserva ou o bombeamento foram modificados?
• Existem pendências técnicas?
• Há informações suficientes para orçamento e execução?

A ausência de um projeto não significa automaticamente que toda a rede precise ser substituída.

Da mesma forma, a existência de um desenho antigo não confirma que o sistema atual esteja adequado às condições da edificação.

Uma avaliação técnica permite identificar se a demanda envolve novo projeto, revisão, levantamento do sistema existente, compatibilização ou adequação de elementos específicos.

Solicite uma avaliação técnica

A Sala Engenharia pode analisar a edificação, o layout, os sistemas existentes e a documentação disponível para verificar a necessidade de elaboração ou revisão do projeto.

Solicite uma avaliação sobre projeto de sprinklers antes de definir os dispositivos, comprar materiais ou iniciar a instalação da rede.
