Um projeto elétrico predial reúne as informações técnicas necessárias para orientar a execução das instalações elétricas de uma edificação. Neste artigo, você vai entender quais documentos podem fazer parte do projeto, como plantas, diagramas, quadro de cargas, memoriais, dimensionamentos, especificações e detalhes técnicos.
Neste post você vai ver
Um projeto elétrico predial não deve ser entendido apenas como uma planta com símbolos de tomadas e luminárias.
O conteúdo precisa fornecer informações suficientes para que os circuitos, quadros, proteções e infraestruturas sejam compreendidos e executados de acordo com o escopo definido.
A composição dos documentos varia conforme o tipo de edificação, a complexidade da instalação, as cargas previstas e o nível de detalhamento contratado.
Identificação do projeto elétrico e suas premissas
O conjunto de documentos deve identificar a edificação, o responsável técnico, as áreas abrangidas e as principais premissas consideradas.
Também é importante registrar:
- Uso dos ambientes;
- Documentos utilizados como referência;
- Cargas informadas pelo cliente;
- Equipamentos considerados;
- Limites do escopo;
- Interfaces com outros projetos;
- Critérios adotados no desenvolvimento.
Essas informações ajudam a compreender o contexto do projeto e evitam interpretações incorretas durante a execução.

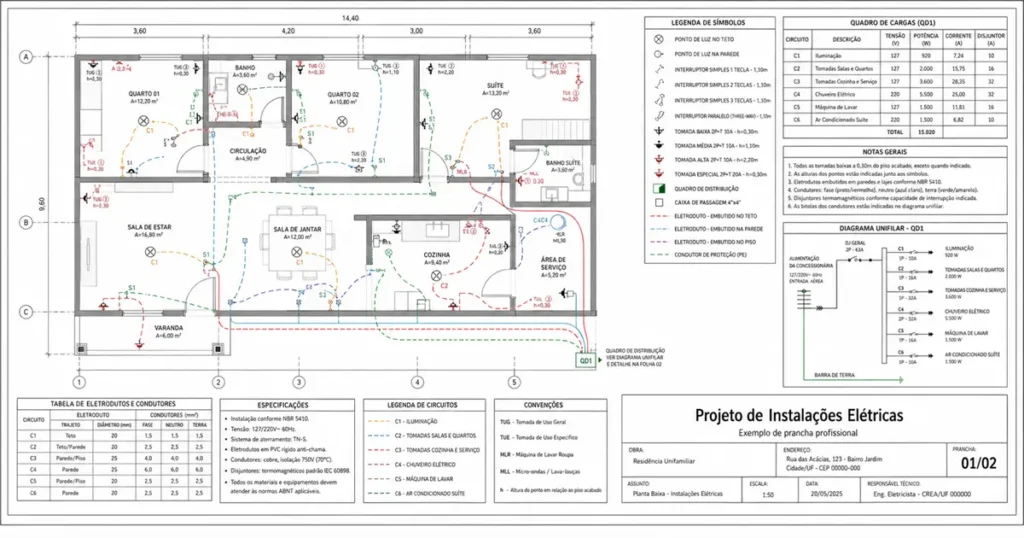

Plantas de distribuição elétrica
As plantas representam a posição dos pontos elétricos e o encaminhamento previsto para a infraestrutura.
Elas podem apresentar:
- Tomadas;
- Pontos de uso específico;
- Pontos de iluminação;
- Interruptores;
- Equipamentos;
- Quadros;
- Caixas;
- Eletrodutos;
- Eletrocalhas;
- Circuitos;
- Identificações e observações.
A representação precisa ser compatível com o layout arquitetônico e com o uso de cada ambiente.
Identificação e divisão dos circuitos
A divisão dos circuitos organiza a distribuição das cargas e facilita a operação, a manutenção e a identificação de cada trecho da instalação.
O projeto pode indicar:
- Numeração dos circuitos;
- Tipo de carga atendida;
- Ambientes vinculados;
- Quadro de origem;
- Condutores previstos;
- Proteção correspondente;
- Observações específicas.
A organização dos circuitos deve considerar as características dos equipamentos e as condições de funcionamento da edificação.
O artigo sobre instalações elétricas de baixa tensão aprofunda essa relação entre circuitos, dimensionamento e proteção.
Quadros e diagramas
Os quadros de distribuição concentram circuitos e dispositivos de proteção.
O projeto pode incluir:
- Localização dos quadros;
- Identificação;
- Relação dos circuitos;
- Dispositivos previstos;
- Cargas associadas;
- Diagramas;
- Reserva para ampliações, quando considerada;
- Orientações de montagem.
O diagrama ajuda a visualizar a organização da alimentação, dos quadros e dos circuitos.
Quadro de cargas
O quadro de cargas reúne informações sobre os circuitos e consumidores previstos.
Conforme o escopo, pode indicar:
- Potência dos pontos;
- Potência dos equipamentos;
- Agrupamento por circuito;
- Demanda considerada;
- Distribuição entre fases;
- Proteção;
- Condutores;
- Observações técnicas.
Esse documento contribui para conferir a coerência entre as cargas, os circuitos e os quadros projetados.
Dimensionamentos
O projeto pode incluir dimensionamentos relacionados a:
- Condutores;
- Eletrodutos;
- Dispositivos de proteção;
- Queda de tensão;
- Capacidade dos circuitos;
- Demanda;
- Alimentadores;
- Quadros;
- Infraestrutura.
Os critérios dependem das condições de instalação, do tipo de carga e das informações disponíveis.
Proteções elétricas
Os dispositivos de proteção devem ser definidos de acordo com as características dos circuitos e da instalação.
O projeto pode indicar os recursos destinados à proteção dos condutores, equipamentos e usuários, além da interface com aterramento e outros sistemas.
Quando a edificação também necessita de proteção contra descargas atmosféricas, o projeto de SPDA deve ser analisado como disciplina complementar.
Memorial descritivo
O memorial descritivo apresenta informações que não ficam suficientemente claras apenas nas plantas.
Ele pode incluir:
- Descrição da solução;
- Premissas;
- Materiais;
- Padrões de instalação;
- Critérios de execução;
- Referências técnicas;
- Responsabilidades;
- Observações sobre testes e entrega.
Especificações técnicas
As especificações indicam características mínimas de componentes e materiais previstos.
O objetivo não é apenas listar produtos, mas informar critérios que orientem a seleção e a execução.
Detalhes construtivos
Detalhes podem ser necessários para:
- Montagem de quadros;
- Passagem de infraestrutura;
- Fixações;
- Alimentação de equipamentos;
- Caixas;
- Eletrocalhas;
- Shafts;
- Interfaces com outros sistemas.
Compatibilização
O projeto deve considerar arquitetura, estrutura e demais disciplinas disponíveis.
A ausência de compatibilização pode gerar conflitos com vigas, lajes, paredes, forros, impermeabilização e instalações hidrossanitárias.
O artigo sobre erros em instalações elétricas apresenta exemplos dessas interferências.
Responsabilidade técnica
O projeto deve ser acompanhado da ART correspondente à atividade técnica desenvolvida.
A ART registra a responsabilidade profissional, mas não substitui as plantas, memoriais, diagramas e demais documentos.
Conclusão
Um projeto elétrico predial deve reunir informações suficientes para orientar a execução, a conferência e a manutenção das instalações da edificação. Plantas, diagramas, quadros de cargas, memoriais, dimensionamentos, especificações e detalhes técnicos ajudam a reduzir dúvidas, incompatibilidades e decisões improvisadas durante a obra.
Antes de contratar, é importante verificar se a proposta informa claramente os documentos entregues, o nível de detalhamento, as revisões previstas, a responsabilidade técnica e os limites do escopo.
Precisa desenvolver um projeto com plantas, diagramas, dimensionamentos e documentação técnica?
Conheça o serviço de projeto de instalações elétricas em Salvador da Sala Engenharia.
Perguntas frequentes (FAQ)
Todo projeto elétrico precisa ter os mesmos documentos?
Não. Os documentos dependem do tipo de edificação, da complexidade, das cargas e do escopo contratado.
O quadro de cargas faz parte do projeto?
Pode fazer parte, especialmente quando o escopo envolve definição e organização dos circuitos e quadros.
O projeto precisa apresentar diagramas?
Diagramas podem ser necessários para representar a organização dos quadros, alimentadores e circuitos.
O memorial descritivo substitui as plantas?
Não. O memorial complementa as plantas, diagramas, detalhes e demais documentos.
