As instalações elétricas de baixa tensão exigem planejamento técnico para distribuir energia com segurança e organização dentro da edificação. Neste artigo, você vai entender o papel dos circuitos, quadros, condutores, dispositivos de proteção, demanda elétrica e critérios relacionados à NBR 5410.
As instalações elétricas de baixa tensão estão presentes em residências, edifícios, lojas, clínicas, escritórios, condomínios, galpões e diversos outros tipos de edificação.
Elas reúnem circuitos, quadros, condutores, eletrodutos, dispositivos de proteção, pontos de consumo e demais componentes responsáveis pela distribuição da energia dentro do imóvel.
O planejamento desses elementos precisa considerar as cargas, o uso dos ambientes, as condições de instalação e os requisitos técnicos aplicáveis.
O que caracteriza uma instalação elétrica de baixa tensão?
Uma instalação de baixa tensão distribui energia entre a entrada da edificação, os quadros e os diferentes pontos de utilização.
Ela pode alimentar:
- Iluminação;
- Tomadas;
- Equipamentos;
- Climatização;
- Bombas;
- Motores;
- Sistemas de segurança;
- Áreas técnicas;
- Cargas específicas.
A complexidade não depende apenas do tamanho do imóvel. Uma clínica pequena, por exemplo, pode possuir equipamentos e condições operacionais mais exigentes do que um ambiente maior e de uso simples.
Divisão dos circuitos
A divisão dos circuitos ajuda a organizar a instalação e a separar cargas com características diferentes.
Ela também facilita:
- Identificação;
- Manutenção;
- Proteção;
- Operação;
- Localização de falhas;
- Futuras alterações.
Os circuitos devem ser definidos a partir das cargas e das necessidades de cada ambiente, e não apenas pela quantidade de pontos.

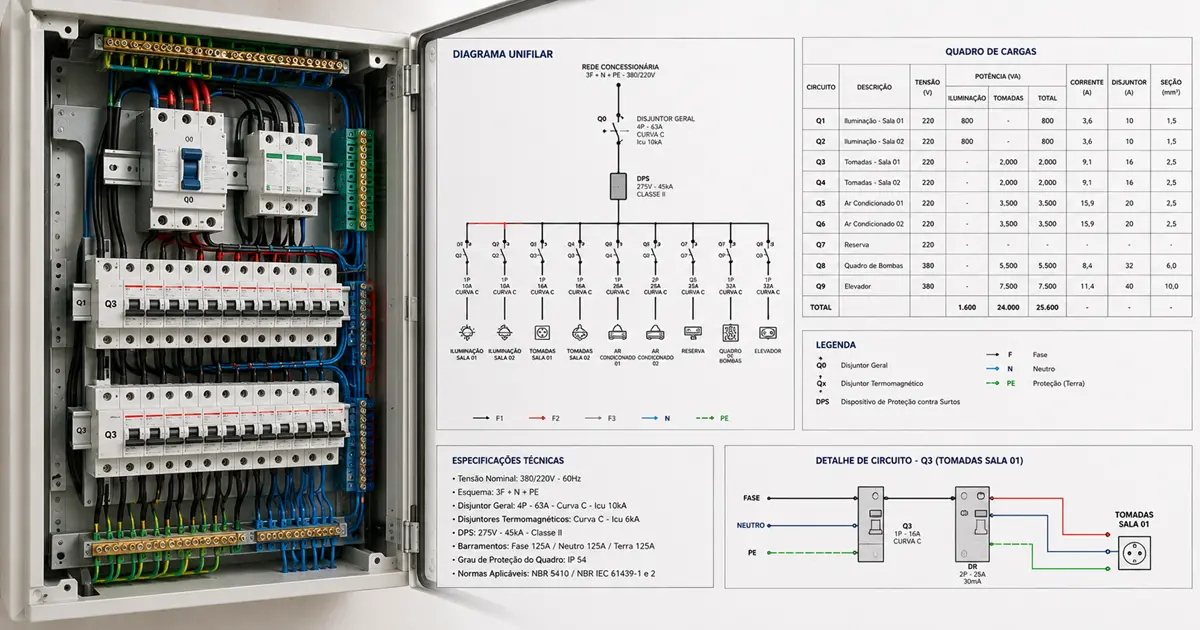

Quadros de distribuição
Os quadros recebem e distribuem a energia para os circuitos da edificação.
O planejamento deve considerar:
- Localização;
- Acessibilidade;
- Identificação;
- Organização dos circuitos;
- Dispositivos de proteção;
- Espaço necessário;
- Possibilidade de manutenção;
- Cargas atendidas.
A localização inadequada do quadro pode dificultar operação, manutenção e expansão.
Demanda elétrica
Nem todas as cargas funcionam necessariamente ao mesmo tempo.
A análise da demanda procura representar o comportamento previsto da instalação, considerando o uso da edificação e os equipamentos associados.
Essa avaliação influencia alimentadores, quadros e outros componentes.
Em situações de aumento significativo de carga, também pode ser necessário analisar quando é necessário um projeto de entrada de energia.
Dimensionamento dos condutores
O dimensionamento dos condutores depende de diferentes fatores, como:
- Corrente prevista;
- Condições de instalação;
- Agrupamento;
- Temperatura;
- Comprimento;
- Queda de tensão;
- Proteção;
- Características da carga.
A escolha não deve ser realizada apenas pela potência nominal de um equipamento, sem avaliar as demais condições do circuito.
Eletrodutos e infraestrutura
Eletrodutos, eletrocalhas, caixas e passagens precisam ser compatíveis com a quantidade de condutores e com o local de instalação.
A infraestrutura também deve ser coordenada com paredes, forros, lajes, vigas e demais sistemas.
Dispositivos de proteção
Os dispositivos de proteção devem ser especificados de acordo com as características dos circuitos e das cargas.
Eles precisam atuar de maneira compatível com os condutores e com o funcionamento esperado da instalação.
A definição isolada de um dispositivo, sem considerar o circuito completo, pode resultar em proteção inadequada.
Aterramento e proteção complementar
O aterramento integra as medidas de proteção da instalação e precisa ser considerado de forma coordenada com os quadros, circuitos e equipamentos.
Quando houver sistemas relacionados a descargas atmosféricas, o projeto de SPDA deve ser analisado separadamente, mas de forma compatível com as instalações elétricas.
Qual é o papel da NBR 5410?
A NBR 5410 estabelece requisitos para instalações elétricas de baixa tensão.
O projeto deve considerar a norma aplicável, as características da edificação e as condições reais de instalação.
A simples menção à norma não substitui o levantamento das cargas, o dimensionamento e a documentação técnica.
Documentos do projeto
O projeto pode reunir:
- Plantas;
- Identificação de circuitos;
- Quadros de cargas;
- Diagramas;
- Dimensionamentos;
- Memoriais;
- Detalhes;
- Especificações;
- Orientações para execução.
Veja também o que deve constar em um projeto elétrico predial.
Erros frequentes
Entre os problemas que podem ocorrer estão:
- Circuitos sem identificação;
- Cargas não consideradas;
- Quadros sem espaço adequado;
- Infraestrutura incompatível;
- Pontos em locais inadequados;
- Conflitos com estrutura;
- Alterações sem atualização dos documentos;
- Proteções incompatíveis com os circuitos.
Esses problemas podem gerar as situações descritas no artigo sobre erros em instalações elétricas.
Qual a relação entre projeto elétrico e NBR 5410?
A NBR 5410 é uma das principais referências técnicas para instalações elétricas em baixa tensão.
Ela estabelece critérios relacionados a:
- Segurança;
- Proteção contra choques elétricos;
- Dimensionamento;
- Dispositivos de proteção;
- Aterramento;
- Organização dos circuitos.
O desenvolvimento do projeto deve considerar os requisitos aplicáveis à instalação.
Para aprofundar esse tema, consulte nosso conteúdo sobre NBR 5410 para projetos de instalações elétricas.
Quando procurar um engenheiro especializado?
A participação de profissionais habilitados é especialmente importante em situações como:
- Novas construções;
- Ampliações;
- Reformas significativas;
- Condomínios;
- Empreendimentos comerciais;
- Edificações com demandas específicas.
O planejamento adequado contribui para reduzir riscos e aumentar a eficiência da instalação.
Conclusão
O projeto de instalações elétricas em baixa tensão é uma etapa essencial para garantir o funcionamento seguro e eficiente das edificações.
Além de organizar a distribuição da energia, o projeto permite dimensionar corretamente circuitos, dispositivos de proteção e demais componentes da instalação.
Ao investir em planejamento técnico desde o início da obra, é possível reduzir retrabalho, melhorar a segurança operacional e criar uma infraestrutura preparada para atender às necessidades atuais e futuras do empreendimento.
Perguntas frequentes (FAQ)
A NBR 5410 é aplicada a qualquer instalação elétrica?
Ela trata das instalações elétricas de baixa tensão dentro de seu campo de aplicação. O profissional responsável deve avaliar as normas e requisitos aplicáveis a cada caso.
Como é definido o diâmetro dos condutores?
O dimensionamento considera corrente, instalação, proteção, temperatura, comprimento e outros fatores.
O quadro de distribuição precisa aparecer no projeto?
O projeto normalmente deve identificar a localização, os circuitos e a organização do quadro dentro do escopo contratado.
