Projeto de estruturas de concreto armado em salvador: etapas, normas e documentação

As estruturas de concreto armado estão presentes na maior parte das edificações brasileiras, desde residências e condomínios até edifícios comerciais e industriais.

Para garantir segurança, desempenho e conformidade técnica, a elaboração de um projeto estrutural adequado é uma etapa fundamental antes do início da obra.

Neste artigo, você entenderá como funciona o projeto de estruturas de concreto armado, quais etapas fazem parte do processo, quais normas técnicas são aplicáveis e quais documentos normalmente são exigidos dentro dos diversos projetos de engenharia para edificações.

O que é um projeto de estruturas de concreto armado?

Um projeto de estruturas de concreto armado é o conjunto de cálculos, desenhos e especificações técnicas que define como a estrutura da edificação será executada.

O objetivo é garantir que a construção suporte com segurança todas as cargas previstas durante sua utilização.

O projeto normalmente contempla:

• Pilares;
• Vigas;
• Lajes;
• Escadas;
• Reservatórios;
• Fundações;
• Elementos de contenção quando necessários.

A partir dessas definições, a execução da obra passa a seguir parâmetros técnicos previamente dimensionados.

Por que o projeto estrutural é importante?

Erros de dimensionamento podem resultar em problemas como:

• Fissuras;
• Trincas;
• Deformações excessivas;
• Sobrecarga estrutural;
• Custos elevados de manutenção;
• Necessidade de reforços estruturais futuros.

Além da segurança, um projeto adequado contribui para melhor planejamento e racionalização dos materiais utilizados na obra. Esse processo envolve também o cálculo estrutural para edificações, responsável pela verificação e dimensionamento dos elementos estruturais.

Quais são as etapas de um projeto de estruturas de concreto armado?

1.Análise do projeto arquitetônico

A primeira etapa consiste na avaliação da arquitetura proposta.

São analisados aspectos como:

2.Levantamento das cargas

O engenheiro identifica todas as cargas que atuarão na estrutura.

Entre elas:

• Peso próprio dos elementos;
• Revestimentos;
• Equipamentos;
• Ocupação prevista;
• Reservatórios;
• Coberturas.

3.Modelagem estrutural

A estrutura é modelada em software especializado para simular o comportamento da edificação.

Essa etapa permite avaliar esforços, deslocamentos e estabilidade global da estrutura.

4.Dimensionamento dos elementos

São dimensionados:

• Pilares;
• Vigas;
• Lajes;
• Escadas;
• Blocos de fundação;
• Sapatas;
• Radier, quando aplicável.

5.Compatibilização dos projetos

O projeto estrutural deve ser compatibilizado com:

• Projeto arquitetônico;
• Projeto elétrico;
• Projeto hidrossanitário;
• Projeto de combate a incêndio.

Essa integração reduz conflitos durante a execução da obra e contribui para a adequação técnica da edificação e segurança contra incêndio, especialmente em empreendimentos que exigem regularizações específicas.

6.Emissão da documentação técnica

Após a conclusão dos cálculos e verificações, são emitidos os documentos executivos da estrutura.

Quais normas técnicas devem ser seguidas?

Os projetos estruturais devem observar as normas técnicas aplicáveis.

Entre as principais estão:

NBR 6118

Projeto de estruturas de concreto.

NBR 6120

Ações para o cálculo de estruturas.

NBR 6122

Projeto e execução de fundações.

NBR 8681

Ações e segurança nas estruturas.

NBR 14931

Execução de estruturas de concreto.

O atendimento às normas contribui para a segurança, desempenho e durabilidade da edificação.

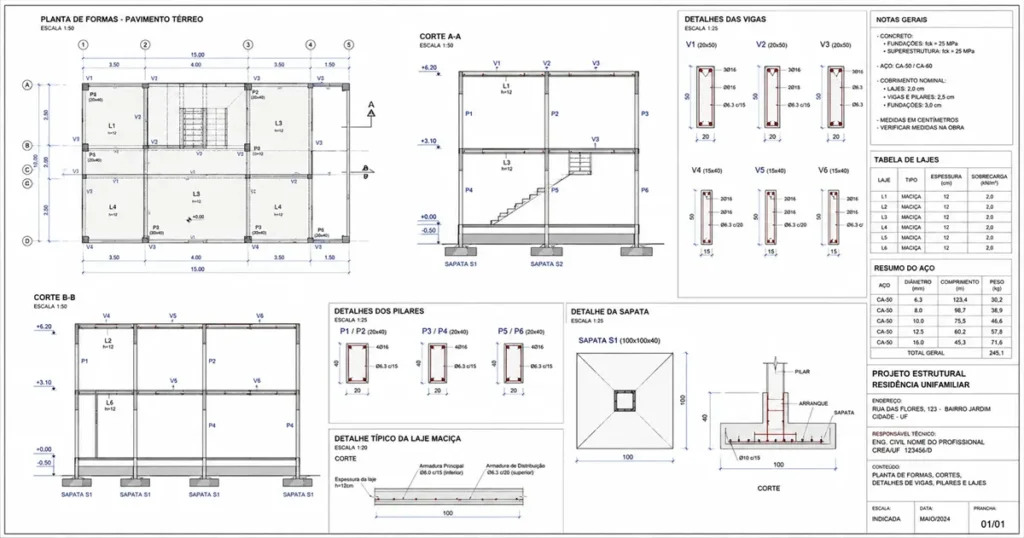

Quais documentos fazem parte do projeto estrutural?

Dependendo da complexidade do empreendimento, o projeto pode incluir:

• Plantas estruturais;
• Plantas de formas;
• Plantas de armação;
• Cortes estruturais;
• Memorial descritivo;
• Memorial de cálculo;
• Detalhamento executivo;
• Quantitativos de aço;
• ART do responsável técnico.

Esses documentos orientam a execução da estrutura e servem como referência para fiscalização da obra. Quando acompanhados da devida responsabilidade técnica, compõem um projeto estrutural com ART.

Quando um projeto de estruturas de concreto armado é necessário?

O serviço costuma ser necessário em situações como:

Construção de casas

Residências térreas e sobrados.

Condomínios

Novas edificações e ampliações.

Edificações comerciais

Lojas, clínicas, escritórios e centros comerciais.

Galpões e empreendimentos industriais

Estruturas de maior porte e cargas específicas.

Reformas Estruturais

Intervenções que alterem elementos estruturais existentes. Antes da execução dessas modificações, é recomendável realizar uma avaliação estrutural para reformas para verificar os impactos das intervenções e definir as soluções adequadas.

Qual a diferença entre projeto de concreto armado e cálculo estrutural?

O cálculo estrutural é uma das etapas do projeto estrutural.

Enquanto o cálculo realiza o dimensionamento dos elementos, o projeto reúne toda a documentação técnica necessária para execução da obra. Em outras palavras, o cálculo faz parte de um projeto estrutural para obras e edificações, que contempla todas as informações necessárias para construção segura da estrutura.

Leia também:

Cálculo Estrutural em Salvador: como garantir segurança e economia na obra

Quem pode assinar um projeto de estruturas de concreto armado?

O projeto deve ser elaborado por profissional legalmente habilitado junto ao CREA.

A responsabilidade técnica é formalizada através da ART (Anotação de Responsabilidade Técnica), documento que identifica o profissional responsável pelo serviço.

A atuação desse profissional envolve diversas atribuições do engenheiro estrutural, incluindo concepção, dimensionamento, compatibilização e responsabilidade técnica pela solução adotada.

Como saber se sua obra precisa de projeto estrutural?

Sempre que houver:

• Construção;
• Ampliação;
• Mudança de uso;
• Reforma estrutural.

É recomendável realizar uma avaliação técnica prévia.

A análise permite identificar quais documentos serão necessários e quais soluções estruturais são mais adequadas para o empreendimento.

Conclusão

Antes de iniciar a execução da obra, conte com uma avaliação técnica especializada para verificar a necessidade de projeto estrutural e definir a solução mais adequada para sua edificação.

Se você busca um projeto de estruturas de concreto armado em Salvador, é fundamental contar com profissionais habilitados e experiência em projetos estruturais para diferentes tipos de empreendimentos.
